[Inventor-Tip] Vault 없이 설계 복사 하기(Pack and Go, iLogic 설계복사)

인벤터로 설계를 하다보면 같은 디자인의 설계를 많이 하게 됩니다.

이 때, 효율적으로 설계 복사를 하기 위해서는 설계 복사를 해야하는데, 보통 설계 복사는 Vault 시스템을 이용해서 하는게 가장 간단하고 편합니다.

그 이유는 Vault 시스템에서 설계 복사를 진행하게 되면 복사, 이름 바꾸기가 동시에 진행 되고 바뀐 이름이 어셈블리 상에서 혼동 되지 않기 때문입니다.

그치만 아직 Vault를 사용하지 않는 설계자 분들이 많기 때문에 Vault 없이 설계 복사 하는 방법을 알아보겠습니다.

1. Pack and Go 사용하기.
2. iLogic 설계복사 사용하기.

---

1. Pack and Go 사용하기.

1) 설계 복사 할 Assmebly파일을 인벤터에서 열어 줍니다.

2) 인벤터 왼쪽 상단에 ①[파일] → ②[다른 이름으로 저장] → ③[Pack and Go]

3) 복사할 ④대상 폴더를 선택합니다.

4) ⑤[지금 검색]을 클릭하면 Assembly에 포함 되어 있는 모든 파일을 검색합니다.

5) 만약, 각 부품 파일들의 2D 부품도를 같이 설계 복사하고 싶다면, [참조된 파일 검색]에서 ⑥ [지금 검색]을 클릭합니다.

6) 검색이 완료 되면 ⑦[시작]을 클릭하면, ④[대상 폴더]에 복사가 되어 있습니다.

7) Pack and Go 옵션

• ⓐ 단일 경로에 복사 : 원본 Assembly를 구성하는 각 파일들의 폴더 구조를 무시하고 하나의 경로에 복사.
• ⓑ 폴더 계층 구조 유지 : 원본 Assembly를 구성하는 각 파일들의 폴더 구조를 그대로 복사.
• ⓒ 모형 파일만 : Assembly에 포함된 모델링 파일 이외의 파일 예를 들어 Excel, pdf 파일을 제외 하고 복사.
• ⓓ 링크된 파일 포함 : Assembly에 포함된 모델링 파일 이외의 파일 예를 들어 Excel, pdf 파일 포함 해서 복사.
• ⓔ 라이브러리 건너뛰기 : Assembly를 구성하고 있는 부품 파일 중 라이브러리 파일은 생략하고 복사.
• ⓕ 작업그룹 수집 : 이 옵션을 선택하면 작업그룹 및 작업공간을 단일 루트 폴더로 모을 수 있습니다.
• ⓖ 스타일 건너뛰기 : 인벤터에서 사용하고 있는 Design Data 복사 여부 선택.
• ⓗ 템플릿 건너뛰기 : 인벤터에서 사용하고 있는 ipt, iam, dwg 템플릿 파일 복사 여부 선택.
• ⓘ .zip으로 패키징 : Pack and Go 결과물을 압축 파일로 만들지 선택.

---

2. iLogic 설계 복사 사용하기

1) 인벤터에서 모델링 파일을 모두 종료합니다.

2) 인벤터 왼쪽 상단에서 ①[도구] → ②[iLogic 설계 복사] 클릭.

3) iLogic 설계 복사 창에서 복사할 조립품을 ③선택합니다.

4) ⓐ도면, ⓑ부품, ⓒ비Inventor 파일에서 복사 할 파일이 잘 선택 되어 있는지 확인을 하고 ④다음 클릭.

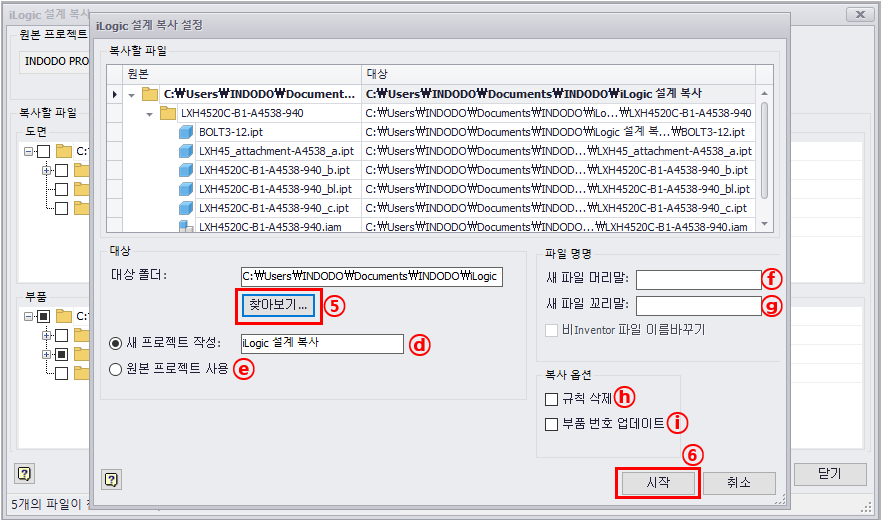

5) ⑤[대상 폴더]에서 찾아보기를 클릭하고 복사할 폴더를 선택합니다.

6) ⓓ ~ ⓘ 옵션에서 필요한 사항을 준비한 다음 ⑥[시작]을 클릭한다.

7) iLogic 설계 복사 옵션

• ⓓ 새 프로젝트 작성 : 새로운 프로젝트 파일 즉 ipj를 만들 것인지에 대한 선택 입니다.
• ⓔ 원본 프로젝트 사용 : 만약 프로젝트 파일을 같이 사용하려면 이 옵션을 선택합니다.(※ 같은 프로젝트 파일 아래 같은 이름의 ipt 파일이 여러개 있다면, Assembly에서 파일을 혼동할 수 있음을 명심해 주세요!!)
• ⓕ 새 파일 머리말 : 복사 할 파일 이름의 머리말에 추가할 글자가 있다면 이 옵션에 글자를 입력해주세요.
• ⓖ 새 파일 꼬리말 : 복사 할 파일 이름의 꼬리말에 추가할 글자가 있다면 이 옵션에 글자를 입력해주세요.
• ⓗ 규칙 삭제 : 복사 할 각 파일에 포함되어 있는 iLogic 규칙을 삭제 하고 싶다면 이 옵션을 선택해주세요.
• ⓘ 부품 번호 업데이트 : 보통 인벤터를 사용할 때에는 특별한 경우가 아니고서는 파일이름과 부품 번호를 동일하게 사용합니다. 만약 복사할때 부품의 이름을 변경하였고, 부품번호를 파일 이름과 동일하게 설정하고 싶다면 이 옵션을 선택해주세요.

---

두 가지 설계 복사 중 각 회사에 맞는 설계 복사 방식을 선택하여 사용하시고 칼퇴하세요~~!!!
