인벤터에서 2D 도면을 작성할때,
미리 설정 된 도면층(Layer)에 따라서 도면이 작성 됩니다.
이 때 사용되는 도면층(Layer)에 대해서
새로 생성하는 방법과 적용하는 방법에 대해 알아보겠습니다.
도면층(Layer)을 설정할 때에는
보통의 회사가 2D Auto Cad에서 3D Inventor로 넘어오는데
예전부터 사용하던 2D Auto Cad의 도면층(Layer) 를 그대로 사용하는 것을 권장합니다.
이유는 인벤터에서 작성한 2D 도면을 AutoCad용 파일로 변환 할 때
2D 시절에 사용하던 설정대로 그대로 변환 하기 위함입니다.
인벤터에서 AutoCad용 파일로 변환 할 때 보통은
인벤터에서 사용하던 도면층을 그대로 가져오기 때문에 변환된 파일을
AutoCad로 열고 인쇄 하게 되면 전에 사용하던 Plot Style을 사용 못하게 되고,
보통 사용하는 monochrome Plot Style도 사용하지 못하게 됩니다.
그 이유는,
인벤터에서 사용하는 도면층의 색상은 트루컬러로 설정되지만
AutoCad에서 사용하는 도면층의 색상은 보통 색상색인으로 사용하게 됩니다.
이 두 프로그램의 도면층의 색상 설정이 서로 달라 인쇄 환경이 달라지는 것입니다.
이러한 이유로 인벤터의 도면층(Layer)도 2D Auto Cad의 도면층(Layer) 를 그대로 사용하는 것을 권장하는 것 입니다.
그럼 본격적으로 인벤터에서 도면층(Layer) 생성하고 설정하는 방법을 알아보겠습니다.
- 스타일 편집기에서 도면층 생성하기.
- 선의 종류에 따라 도면층 설정하기.
- 인벤터에서 기본 제공되는 도면층 삭제하기.
- Auto Cad File 변환을 위한 Template 준비
- Auto Cad File 변환하기.
1. 스타일 편집기에서 도면층 생성하기.
1) Template 폴더에서 Standard.dwg File을 열어줍니다.

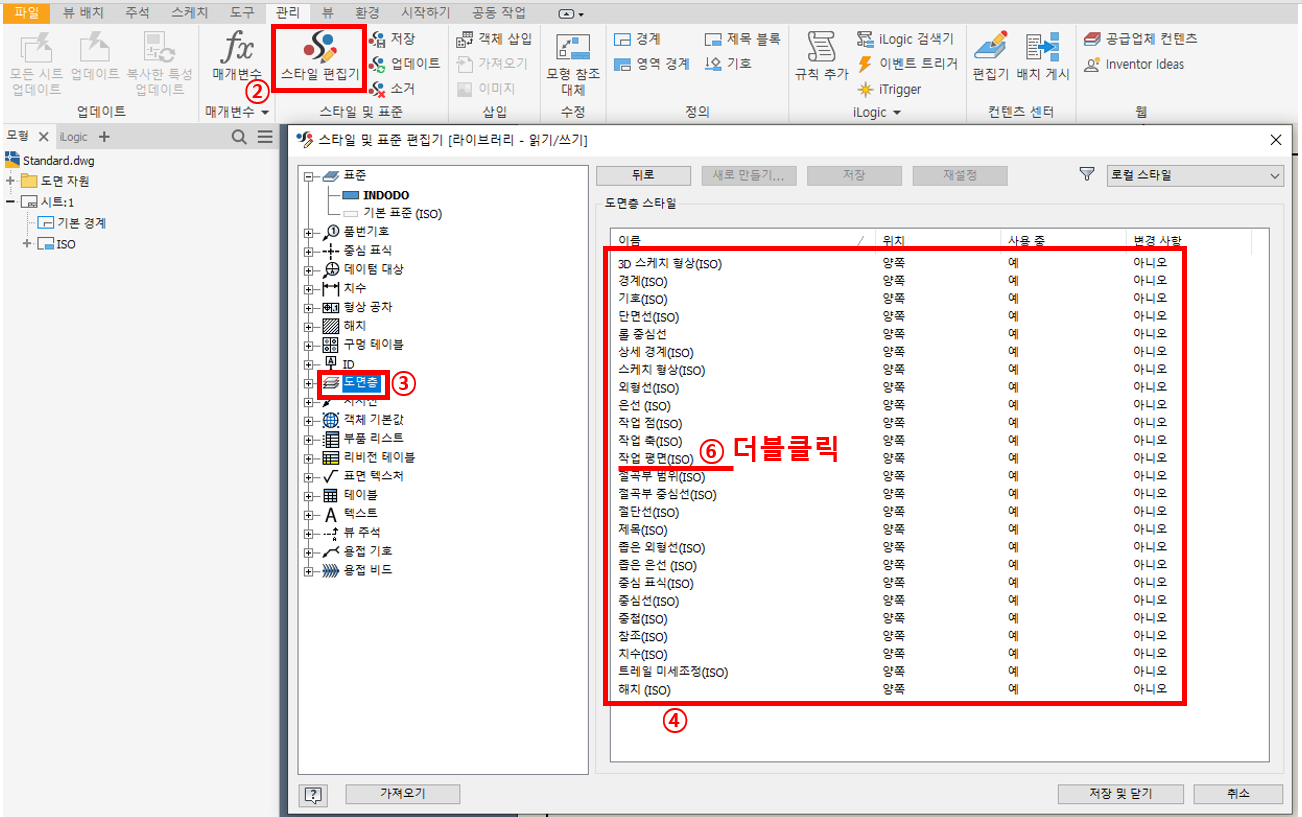

2) [스타일 편집기] 실행.
3) 스타일 편집기 창 왼쪽 목록에서 [도면층]을 클릭합니다.
4) [도면층]을 클릭하면 인벤터에서 기본 제공되는 도면층들이 보입니다.
5) 기본 제공되는 도면층들은 일단 그대로 두시고 새로운 도면층을 만들어 보겠습니다.
6) 기본 제공되는 도면층 중 아무거나 한 개를 더블클릭 해주세요.

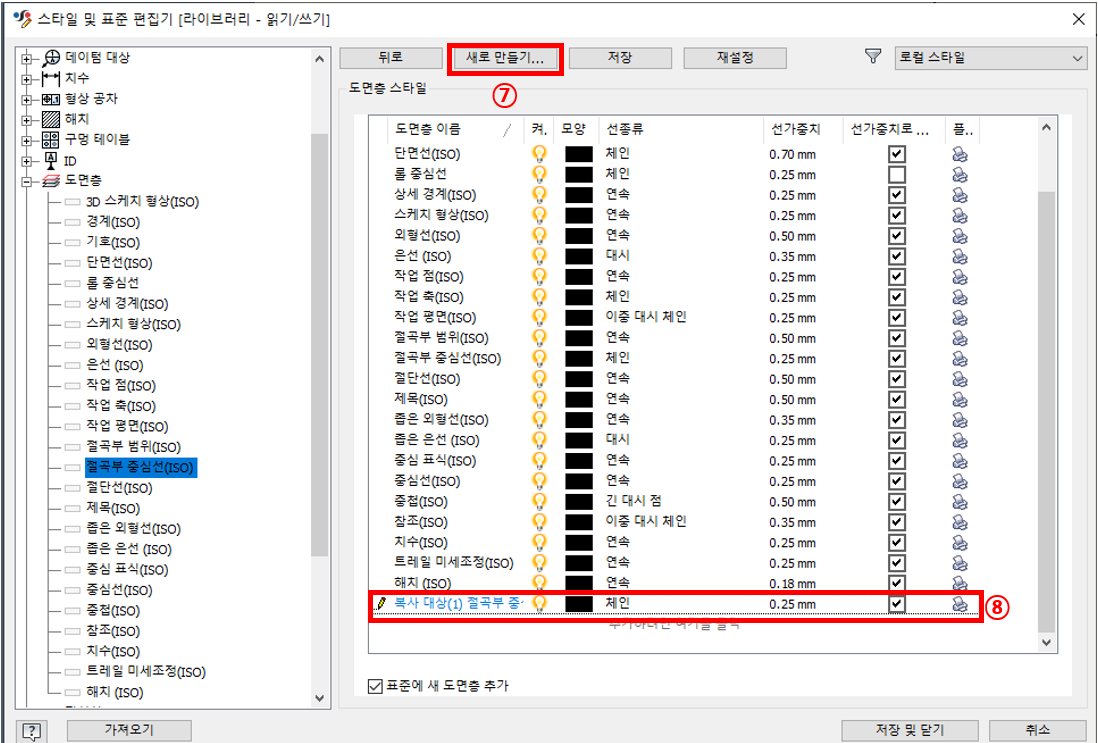

7) 스타일 편집기 창 윗 부분에 [새로만들기]를 클릭합니다.
8) [새로만들기]를 클릭하면 목록 중 가장 아래 부분에 새로운 도면층이 생성된 것을 확인 할 수 있습니다.
9) 도면층 이름, 모양(색상), 선종류, 선가중치 등 옵션을 선택 및 변경합니다.
※ 이때 중요한 것은 도면층 이름을 반드시 2D AutoCad 시절에서 사용하던 도면층 이름을 그대로 사용해주세요!

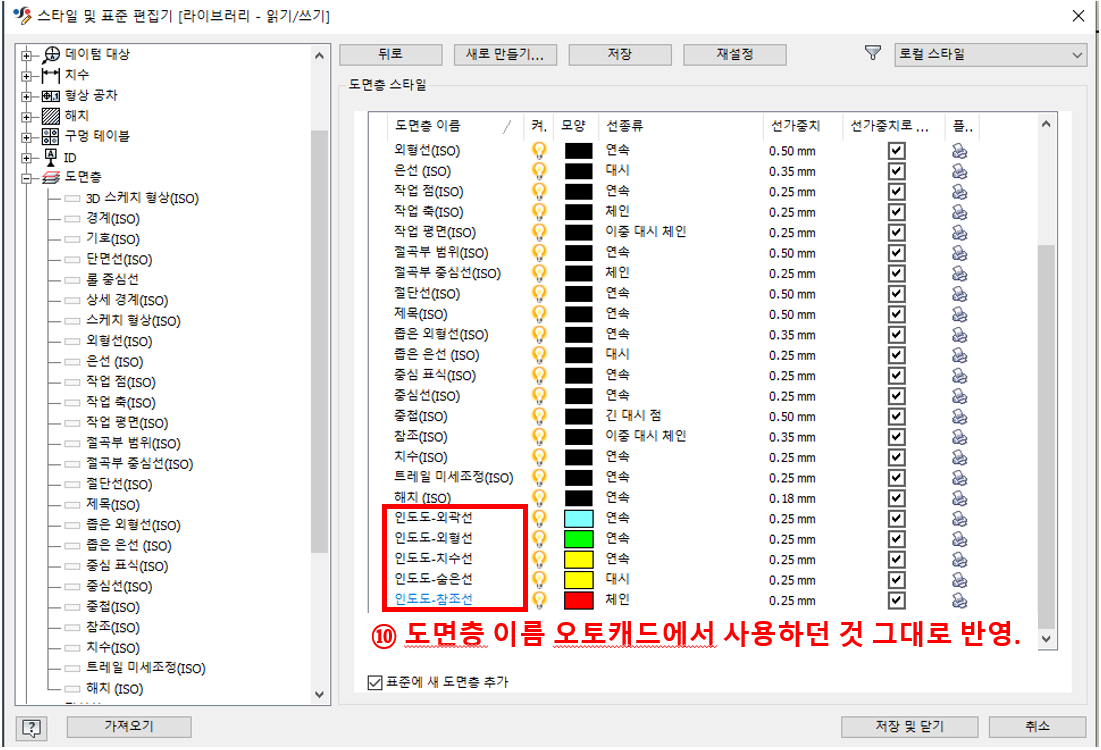

10) 이 과정대로 2D AutoCad 시절에 사용하던 도면층을 인벤터에서도 똑같이 만들어 줍니다.
2. 선 종류에 따라 도면층 설정 하기.

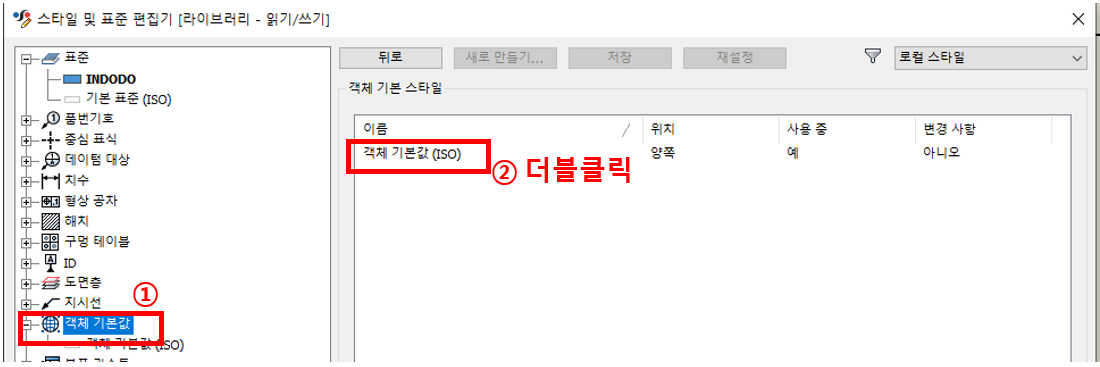

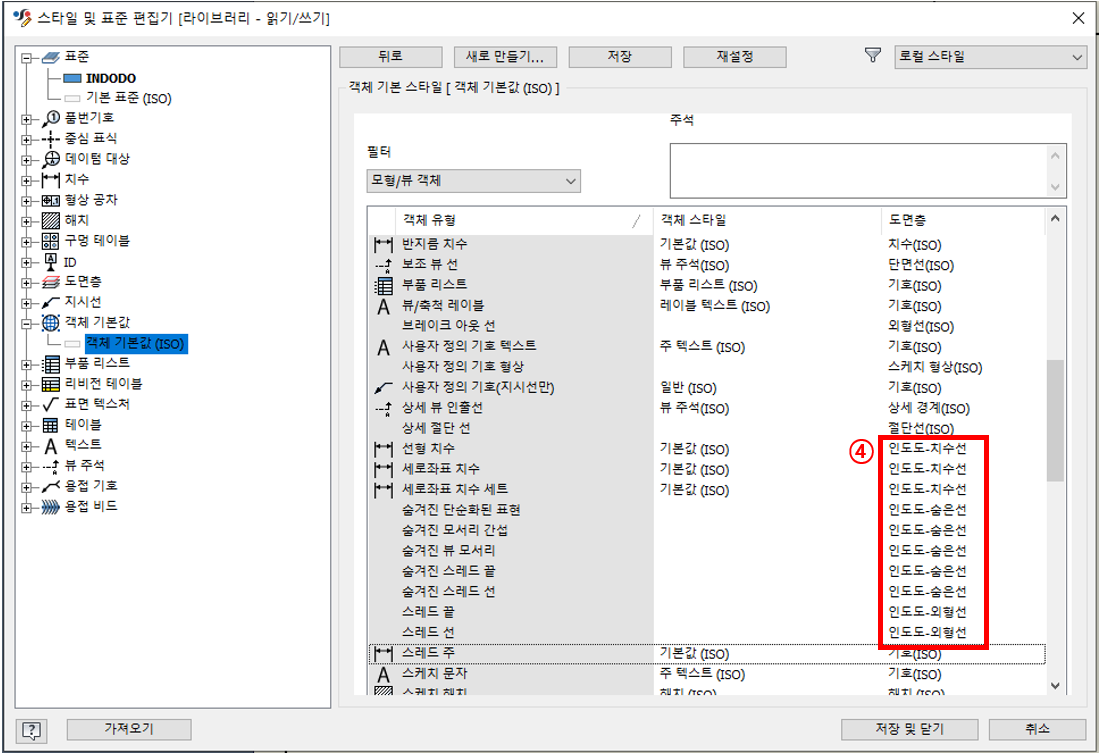

1) 스타일 편집기 왼쪽 목록에서 [객체 기본값] 을 클릭합니다.
2) [객체 기본값 (ISO)]를 더블 클릭합니다.
3) [객체 기본값 (ISO)]보면 인벤터에서 사용되는 객체 유형별로 도면층이 설정되어 있는 것이 보입니다.
4) 설정이 필요한 객체 유형의 오른쪽에서 원하는 도면층을 선택합니다.
※ 많은 객체 유형 중 우리가 사용하고 있는 객체에 대해서 쉽게 알 수 있는 방법을 찾아 보았지만,
현재까지는 찾지 못했습니다.
모델링을 도면에 투영하고 도면층 설정에 따라 선 스타일이 바뀌는 것을 일일이 확인하며 설정해야합니다.
나중에 방법을 찾게 되면 공유 하겠습니다!!
3. 인벤터에서 기본 제공되는 도면층 삭제하기.
인벤터에서 기본제공되는 도면층을 그대로 두고 사용해도 문제 없지만,
도면층이 많아지면 도면층 사용을 선택할 때 혼동 할 수 있기 때문에
필요 없는 도면층은 삭제 할 것을 권장 합니다.
스타일 편집기에서 도면층을 삭제 하기 위해서는

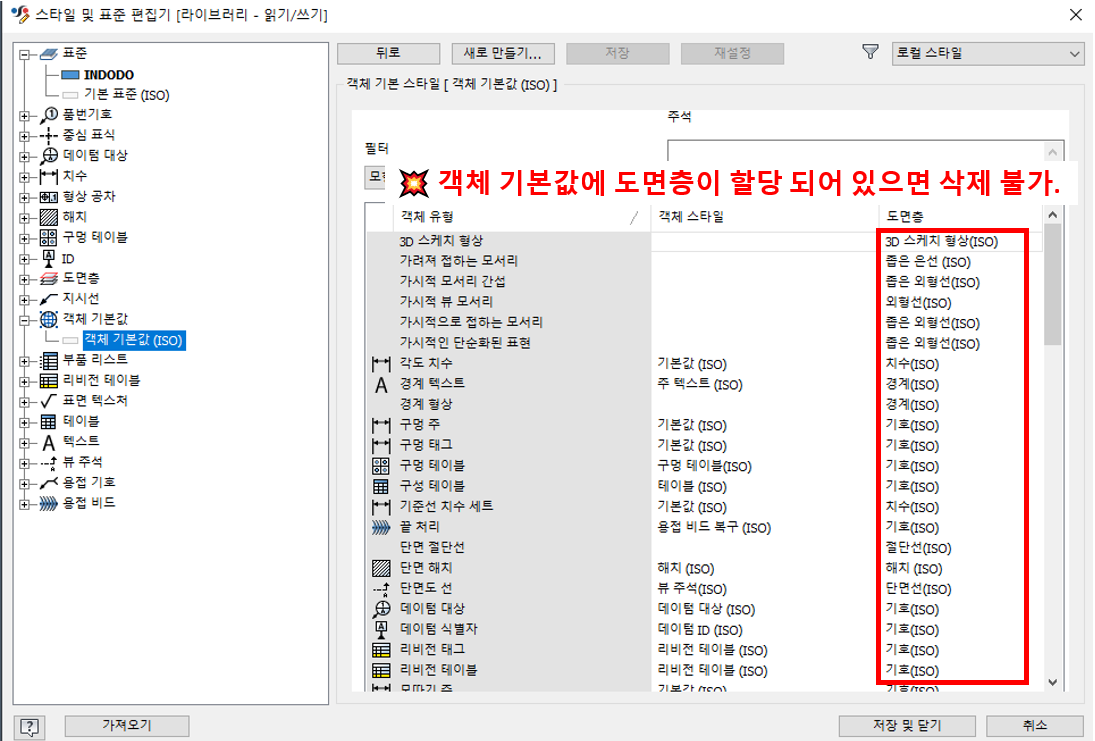

객체 기본값에서 삭제 하려는 도면층이 한 곳이라도 사용이 되면 삭제가 되지 않습니다.
이러한 이유로 새로 만든 도면층을 객체 기본값에서
먼저 사용 설정 후 기본 제공되는 도면층을 삭제 할 것을 추천합니다.
1) 스타일 편집기 왼쪽 목록에서 [도면층]을 클릭합니다.
2) 삭제 할 도면층을 마우스 오른쪽 클릭하고 [스타일 소거]를 클릭합니다.
※ 만약 [스타일 소거]가 활성화가 되지 않는다면, [객체 기본값]에서 해당 도면층이 사용중인지 확인 하시기 바랍니다.
4. Auto Cad File 변환을 위한 Template 준비.
1) 2D AutoCad 시절 사용하던 Cad File Template를 인벤터 Template 폴더로 복사합니다.

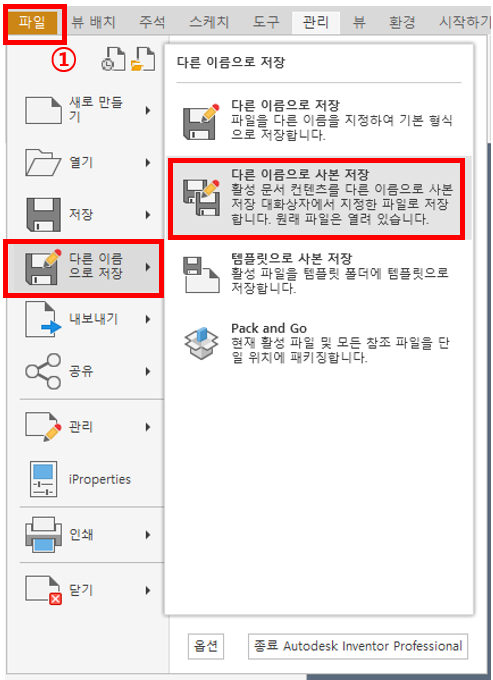

2) 인벤터 왼쪽 상단 [파일] → [다른 이름으로 저장] → [다른 이름으로 사본 저장]

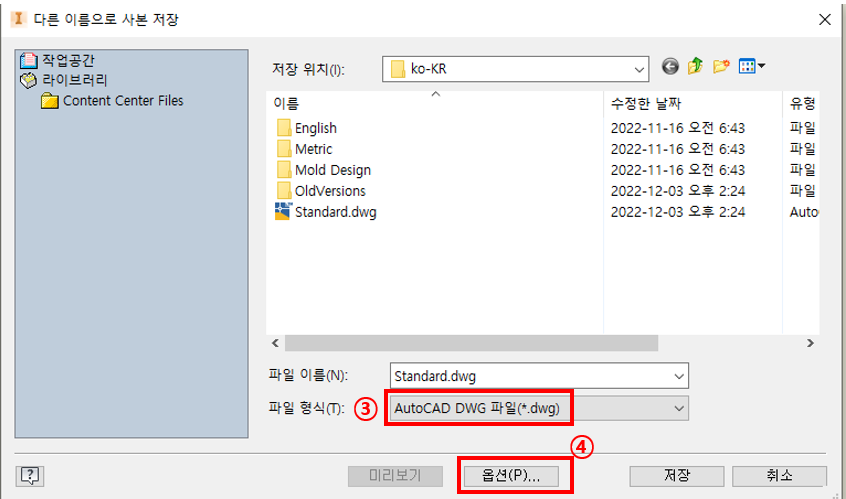

3) 다른 이름으로 사본 저장 창 아래에 파일 형식에서 [AutoCad DWG 파일] 로 변경해줍니다.
4) 다른 이름으로 사본 저장 창 아래에 옵션을 클릭합니다.
5) 옵션 창에서 구성 부분을 [기본 DWG 구성] 선택.
6) 파일 버전을 AutoCad File 저장 버전을 선택합니다.
7) 다음을 클릭합니다.

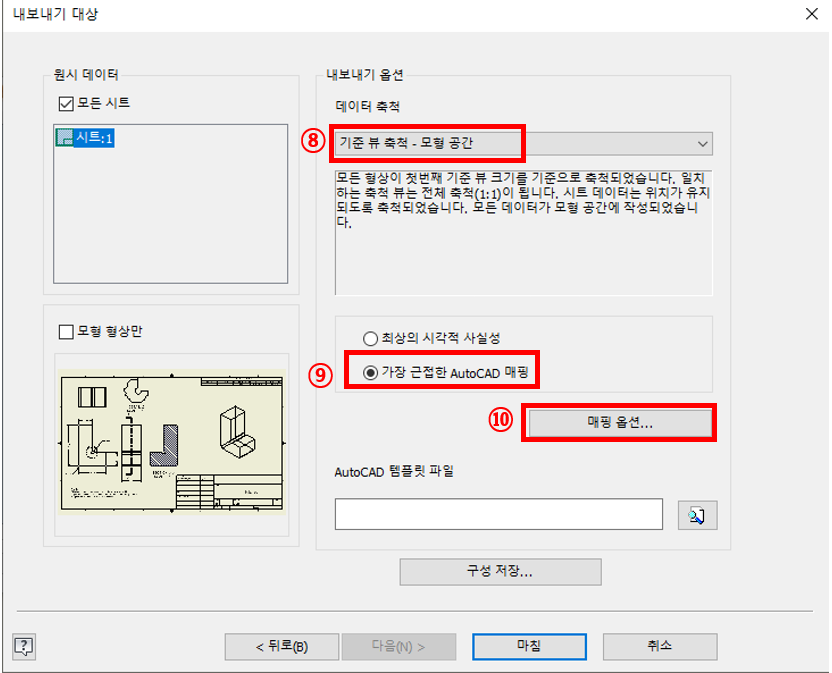

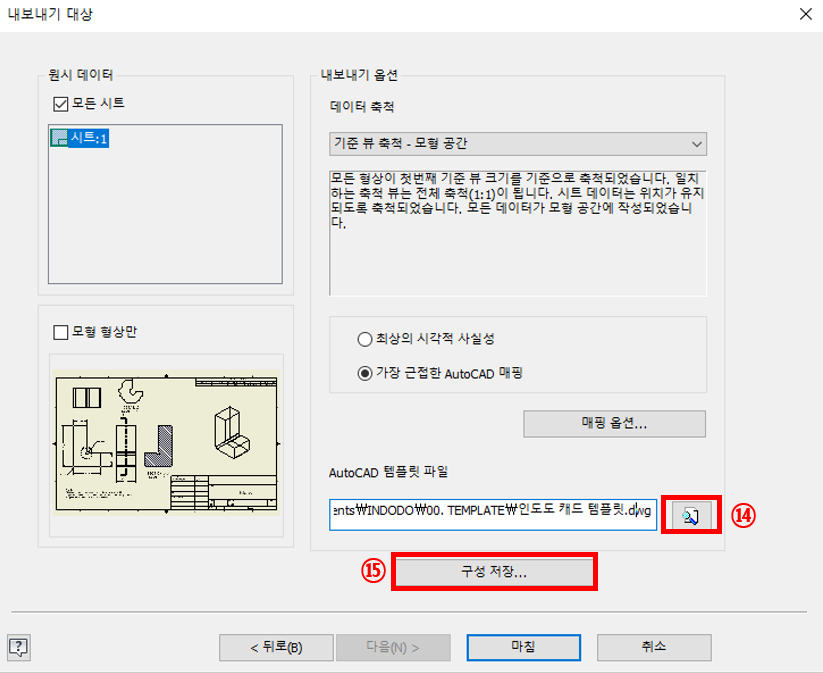

8) 내보내기 옵션에서 데이터 축척을 [기준 뷰 축척 - 모형 공간]을 선택합니다.
9) 아래 창에서 [가장 근접한 AutoCad 매핑] 을 선택합니다.
10) [맵핑 옵션]을 클릭합니다.

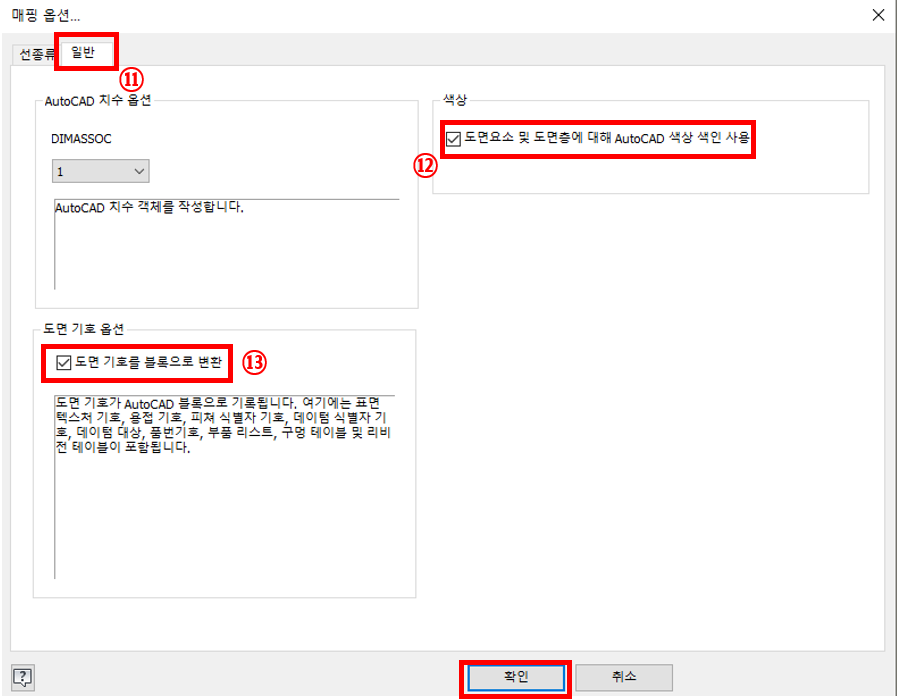

11) 맵핑 옵션 창에서 [일반]탭을 클릭합니다.
12) 색상 옵션에서 [도면요소 및 도면층에 대해 AutoCad 색상 색인 사용] 체크해주세요.
13) 도면 기호 옵션에서 [도면 기호를 블록으로 변환] 체크하고 확인을 눌러주세요.
14) AutoCad 템플릿 파일에서 ①과정에서 복사해둔 캐드파일을 선택합니다.
15) 옵션을 저장 하기 위해 [구성 저장]을 클릭합니다.

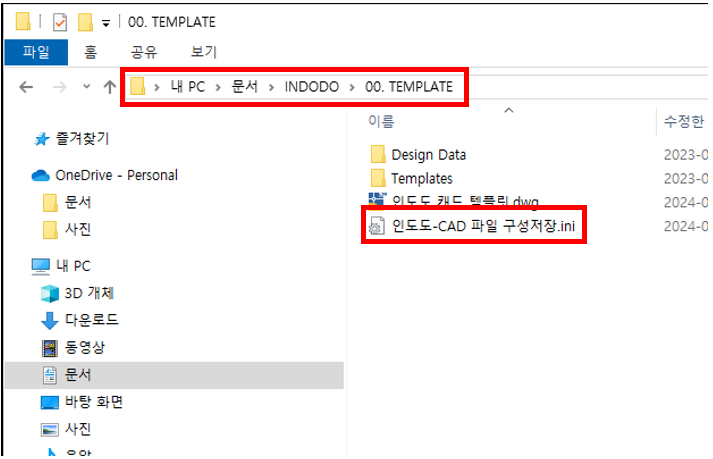

16) 옵션 구성 저장을 템플릿 폴더에 저장해주세요!!
5. Auto Cad File 변환 하기.
자! 이제 인벤터 파일을 캐드파일로 변환해보겠습니다.

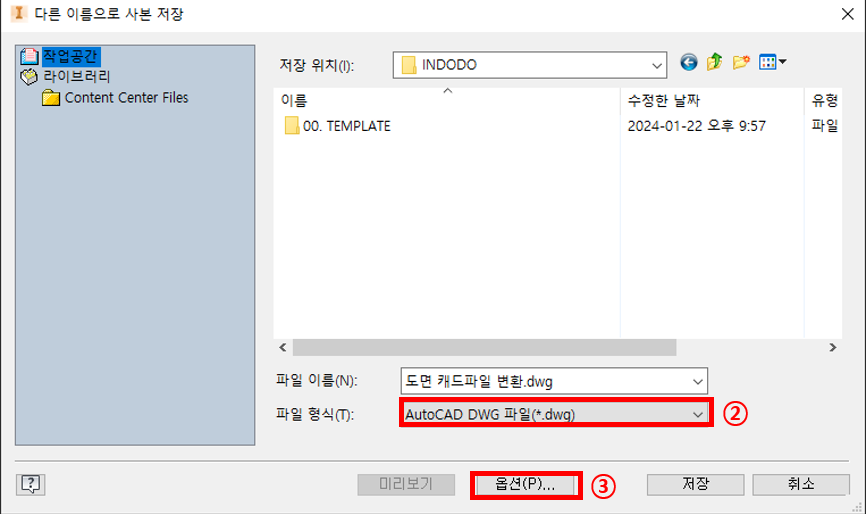

1) 변환할 도면을 열고 인벤터 왼쪽 상단에 [파일] - [다른 이름 으로 저장] - [다른 이름으로 사본 저장]
2) 파일 형식에서 [AutoCAD DWG 파일(*.dwg)]를 선택한다.
3) [옵션]을 클릭한다.

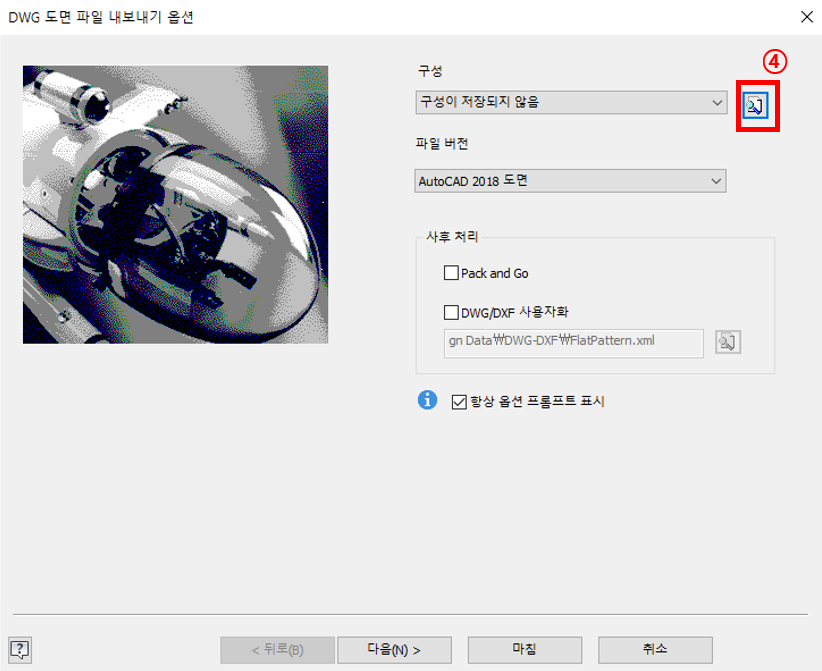

4) [구성 찾아보기]를 클릭한다.

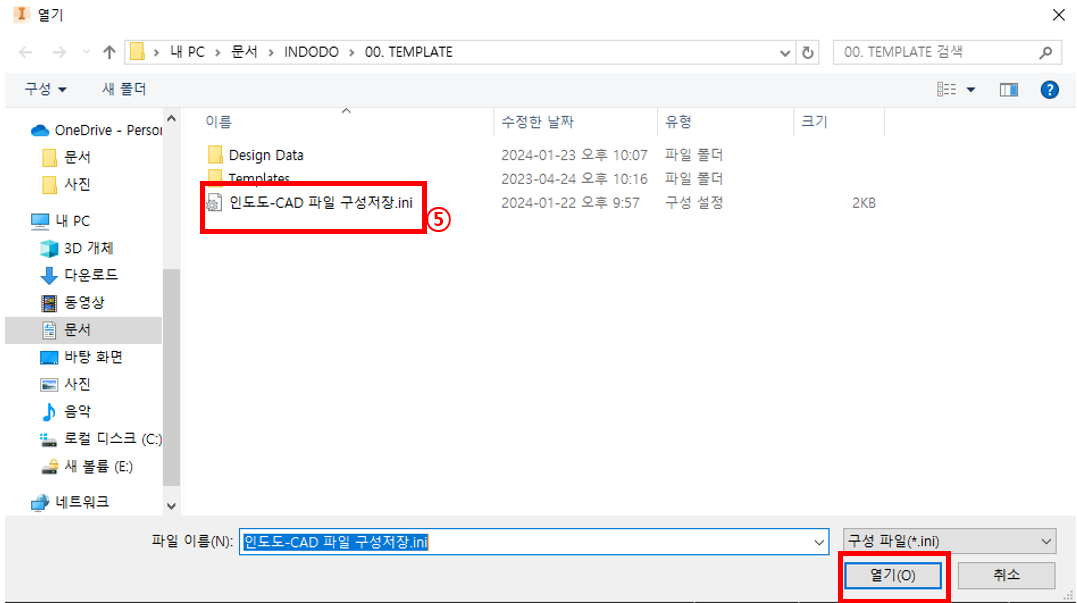

5) 위에서 만들어둔 옵션 구성 저장 파일을 열어준다.

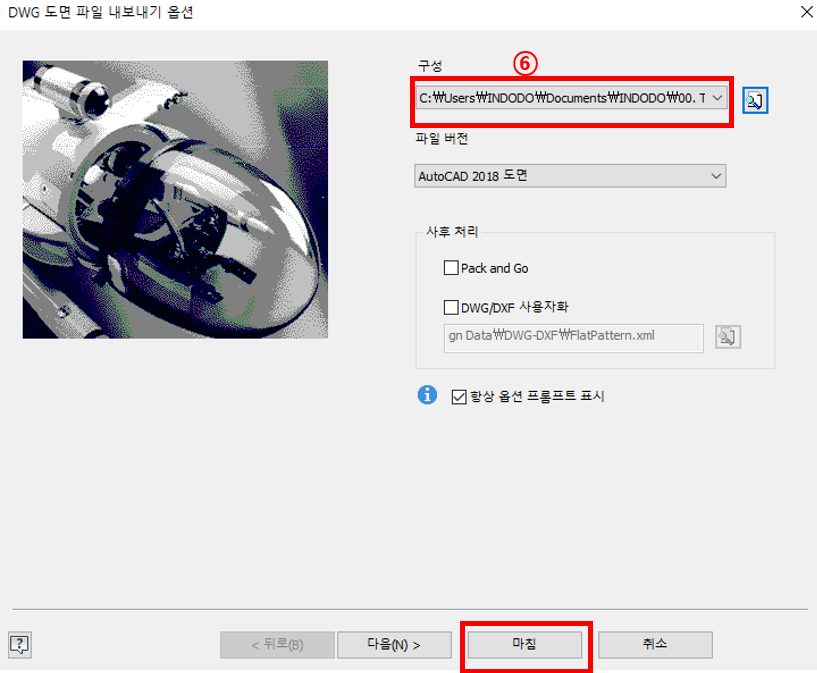

6) 옵션 구성 파일이 선택 된 것을 확인하고 마침을 누른다.

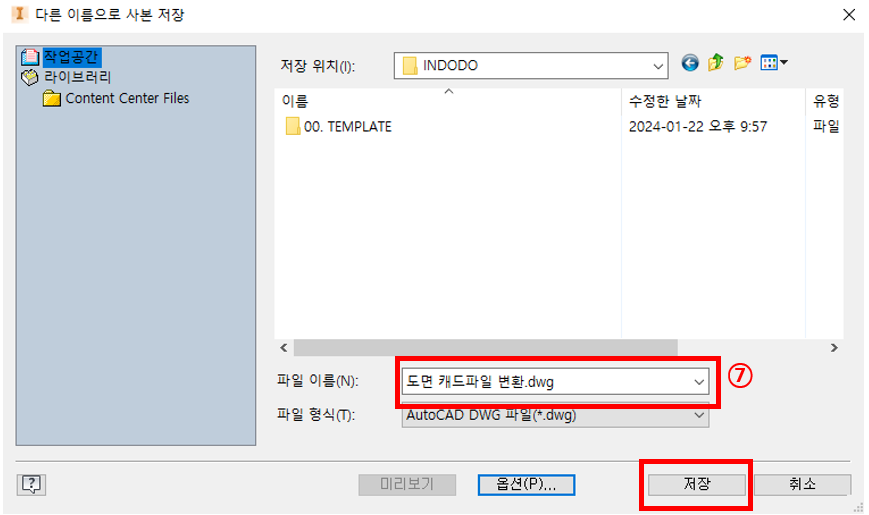

7) 저장할 Auto Cad File 이름을 입력하고 저장을 클릭한다.
8) 저장된 CAD File을 열어보면 완전 Cad File로 변환 된 것을 확인 할 수 있다.
다음 시간에는
오늘 만든 옵션 구성 파일을 가지고 여러 도면을 한번에 캐드파일로 변환 하는 방법에 대해 알아보겠습니다.
