안녕하세요! 인도도 입니다.
인벤터 도입에서 가장 중요하지만 가장 지루 할 수 있는 Data 관리에 대해 알아보겠습니다.
인벤터를 사용할때 1인 회사이거나 학습용으로 혼자 사용한다면, Data관리가 굳이 필요 없겠지만,
대부분 설계 프로그램을 사용하는 사람들은 회사를 다니거나 다수의 사람들과 협업을 필요로 할것입니다.
인벤터를 처음 도입할때 제대로 Data관리의 계획을 잡지 않으면, 여러가지 프로젝트를 진행 후에 파일이 꼬이는 현상이 나타납니다.
이런 이유로 Data 관리가 가장 중요합니다.
자. 이제 Data 관리에 대해 본격적으로 알아보겠습니다.
설계 Data 관리 방법으로는 보통 Nas Server, Vault Basic 이 두가지 중 한가지 방법을 사용합니다.
먼저, Nas 관리의 장단점을 알아보겠습니다.
위의 그림에서 설명하듯이 Nas라는 시스템 자체가 단순 파일 관리 시스템으로 설계 Data와 같이 유기적으로 묶여있는
Data에 대해 관리가 쉽지가 않습니다.
다음은 Vault Basic에 대해 알아보겠습니다.
Vault 시스템은 Autodesk사의 정식 설계 Data 관리 프로그램으로 인벤터는
물론, 솔리드웍스 기타 3D 프로그램의 Data들도 관리가 가능하며,
마이크로소프트의 문서관련 프로그램 등 PC에서 활용되는 거의 모든 파일을 관리할수있습니다.
Vault 시스템에는 무료버전과 유료버전이 있습니다.
Vault Basic은 Inventor Professional을 구입하셨다면, 무료로 사용 가능하며
Vault Professional은 Inventor를 구입하셨더라도 추가로 구매 해야 사용이 가능합니다.
물론 Vault Professional 버전에는 Basic 버전보다 편리한 기능이 많이 포함되어 있지만,
바로 Vault Professional 버전을 사용하시기 보단 Vault Basic버전을 사용해보시길 추천드립니다.
Vault시스템의 장단점에 대해 알아보겠습니다.
우선 이번 시간에는 가장 사용자가 가장 많은 Nas 서버, 개인PC에서 설계 Data를 관리할 작업폴더를 설정해보겠습니다.
Vault Basic에 대해서는 나중에 자세히 다루어보겠습니다.
Nas서버와 개인PC의 폴더 체계가 다르지 않습니다.
그이유는 Nas 서버 자체가 윈도우 기반의 폴더 체계를 가지기 때문입니다.
회사의 폴더 안에 Template 폴더와 구매품 Library, 실제 진행되는 Project 폴더를 만들어 주세요.
다음은 Template 폴더에 인벤터가 기본 제공하는 Template 파일들을 복사해서 붙여넣기 해줍니다.
기본 Template 폴더 경로는 C:\Users\Public\Documents\Autodesk\Inventor 2022
기본 Template 폴더에서 Design Data, Templates 폴더를 복사 하고 새로 생성한 Template 폴더에 붙여넣기 합니다.
이 파일들을 가지고 Template, Design Data를 커스텀화 하겠습니다.
다음은 Project 파일 생성방법에 대해 알아보겠습니다.
인벤터 왼쪽 상단에 "프로젝트"를 클릭합니다.
프로젝트 창이 실행되면 하단에 "새로 만들기"를 클릭합니다.

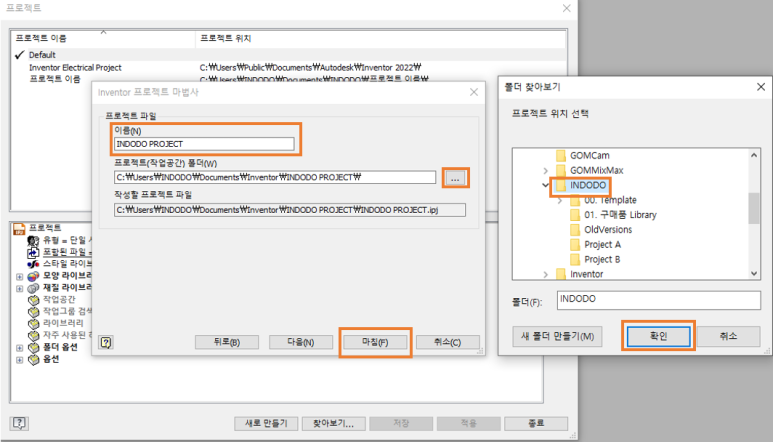

"Inventor 프로젝트 마법사"가 실행되면 "새 단일 사용자 프로젝트"를 선택하고 다음을 클릭합니다.
("새 Vault 프로젝트"는 Vault Basic 시간에 다루겠습니다.)
프로젝트 파일 이름을 입력해주고 프로젝트(작업 공간) 폴더를 설정하고 마침을 누릅니다.
(프로젝트 파일을 저장할 공간입니다.)
프로젝트 파일 저장 위치 설정 시 반드시 주의해할 점이 프로젝트 파일은 항상 작업폴더 최상단에 위치해야합니다.
반드시 명심해주세요!!
마침을 누르면 프로젝트 창에 INDODO PROJECT 파일이 생성된것을 확인 할 수 있습니다.
윈도우 탐색기에서 작업폴더로 이동해 보면 INDODO PROJECT 파일을 확인 할 수 있습니다.
프로젝트 창의 아래 부분의 옵션들은 각 Template들을 커스텀화 하면서 설정하도록 하겠습니다.
오늘은 인벤터에서 가장 중요한 Data관리와 프로젝트 생성 방법에 대해서 알아보았습니다.
인벤터 시스템 갖추기의 과정의 내용이 지루 할 수 있지만,
인벤터를 잘 사용하기 위해 반드시 필요한 과정입니다.
저의 인벤터 시스템 갖추기 글을 통해서 각자만의 멋진 시스템을 갖추기 바랍니다.
다음 시간에는 Template 중 재질 라이브러리에 대해 알아보겠습니다.
